（一）优点

1. 密封安全可靠，适配氧气工况

启闭过程阀瓣和阀座之间无相对滑动摩擦，极少产生金属磨屑，降低高压氧气里铁粉摩擦起火隐患；密封面堆焊硬质合金或铜合金，长期运行密封性好；硬‑软密封组合，零泄漏能力强，符合GB16912氧气安全规范。零件全部脱脂处理、阀体设置接地螺栓、支架全封闭防尘防油污，防静电、禁油设计杜绝助燃隐患；内件优先硅黄铜、304/316L不锈钢，阻燃性好。

2. 结构简单，检修维护便捷

整体构造比闸阀简洁，拆装方便；填料函外置，后期更换填料不用整体拆下阀体；相比氧气闸阀，故障率更低，是氧气管路优先选用阀型。

3. 切断性能优异，可适度节流

阀杆垂直阀座密封面，阀瓣升降行程短，关断迅速；相比球阀、蝶阀，可短时间调节氧气流量；全开行程仅DN的25‑30%，启闭行程短。

4. 大通径压差优化设计

DN≥125设置旁通结构，先开启旁通阀平衡压差，降低启闭力矩，避免瞬间高速氧气冲击产生高温起火。

（二）缺点

1. 流体阻力偏大

阀体内部通道弯折，流阻远大于球阀；大流量主管使用时，管道压力损耗偏高，增加制氧站能耗；不适合超大管径长距离输送主干线。

2. 启闭力矩偏大

普通小口径（DN≤100）采用低进高出，关闭时介质压力叠加，手动开关费力；高压工况下问题更加突出，大通径必须配套旁通阀或者电动执行器。

3. 介质单向流通

只能按照阀体标识流向安装，不能反向使用，安装时流向不能装反；DN125以上改为高进低出，安装方向严格区分。

4. 长期节流工况安全性差

不能长期处于半开状态节流；半开时高速氧气冲刷阀瓣，容易造成阀瓣冲蚀、局部过热，纯氧环境极易起火；只允许全开或者全关，调节仅短时使用。

5. 结构长度偏大

相比球阀，阀门本体较长，管道布置占用空间更大。

二、氧气截止阀结构形式（工业常用分类，JY41系列）

（一）按阀瓣与压差平衡结构（工程主流划分）

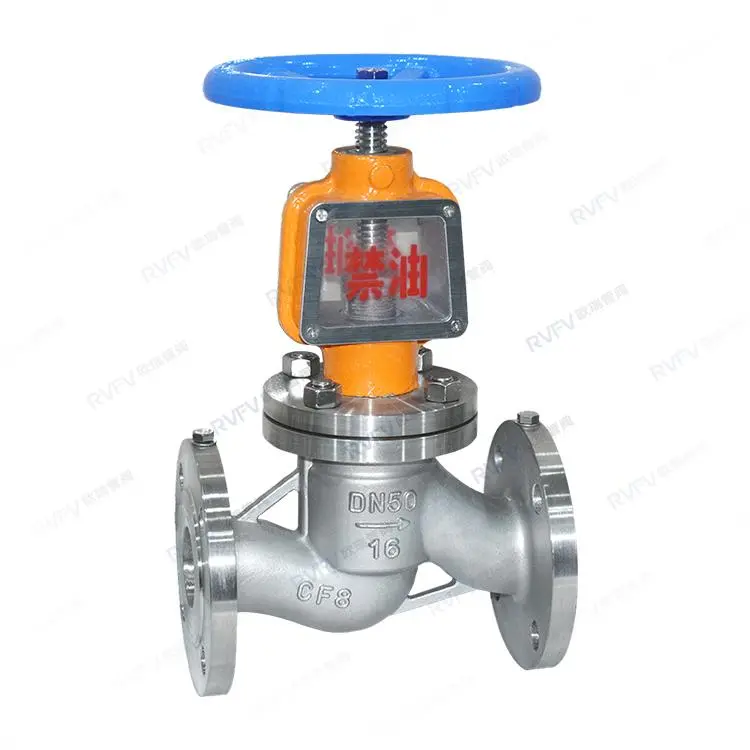

1. 普通单阀瓣式（JY41W，DN15‑DN100，PN16‑PN40）

- 结构：单阀瓣、无旁通、无副阀瓣；介质低进高出（阀瓣下方进，上方出）；阀杆采用升降旋转式；填料密封或波纹管密封；阀体直通式；法兰连接居多，小口径也有螺纹连接。

- 适用：支管、分支管路、设备前端小口径氧气管道。

2. 内旁通结构（JYU41W，DN125‑DN200）

- 结构：阀体内部集成内置小型副阀瓣（内旁通）；开启主阀前先打开内置小阀泄压，平衡阀前后压差；介质改为高进低出（上方进下方出），依靠介质压力减轻关闭力矩；配置接地螺栓、全封闭防尘支架；密封面硬质合金堆焊。

- 优势：不需要外置旁通管路，整体紧凑。

3. 外旁通结构（JYUK41W，DN250‑DN500）

- 结构：主阀体外部单独设置一台小型旁通截止阀；先开外旁通阀泄压，压差降到0.3MPa以内再开启主阀；高进低出流向；部分设计成双阀瓣（主阀瓣+副阀瓣）；可配置齿轮传动或者电动执行器。

- 适用：钢厂、大型制氧站主干氧气管线。

（二）按阀体外形形式

1. 直通式（最常用）：进出口在一条直线，阀体Z型流道，流阻最大；绝大多数氧气截止阀都是直通式。

2. 角式氧气截止阀（锻钢阀体）：进出口90°垂直布局；锻造阀体，结构紧凑；多用于高压小口径、压缩机出口位置。

3. 直流式（Y型）：阀腔倾斜布置，介质通道趋于平直，流阻下降；高压高纯氧管路选用，但制造成本更高。

（三）按阀杆密封形式（氧气安全选型重点）

1. 填料密封式（普通款）：PTFE填料；成本低；但阀杆往复运动存在微量泄漏，只适合低压支线。

2. 波纹管密封氧气截止阀（高纯氧、高压优先）：采用金属波纹管隔绝氧气与外部填料，阀杆零外漏；彻底杜绝氧气顺着阀杆外泄接触油脂，高压氧气管道优先选用，安全等级最高。

（四）驱动方式分类

手动（手轮/齿轮传动）、气动截止阀、电动氧气截止阀；DN200以上基本采用电动或齿轮减速结构。

三、选型简短总结

1. DN≤100：单阀瓣‑低进高出‑填料密封；

2. DN125‑200：内旁通‑高进低出；

3. DN≥250：外旁通‑双阀瓣‑电动驱动；

4. 压力＞1.6MPa高纯氧，优先选用波纹管密封氧气截止阀。
